適用小型機器設備、緊湊、經濟高效的安全控制器

   SC10系列安全控制器為一個緊湊、經濟且易于使用的設備可將兩個或多個安全繼電器模塊的功能替換。SC10系列安全控制器具有直觀的用戶界面，簡化了設置和管理，并具有高級診斷功能，可快速識別和解決問題。

                                                             產 品 亮 點

• 行業首創——安全繼電器的更新?lián)Q代之選

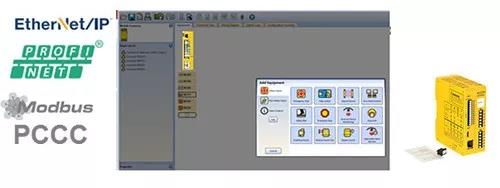

• 直觀的PC 端配置軟件 – XS26 同款軟件

• 2 個雙通道安全繼電器輸出，每組輸出支持6A的大容量

• 10 輸入點, 包含 4個可轉換為非安全輸出 – 端子自動優化功能(ATO): 可以將輸入點從10個擴展到14個

• 工業以太網，雙向通訊的途徑

• 具有競爭力的價格-相比于2個繼電器而言

• XM3 外置式的儲存器-在無PC的情況下實現配置程序的快速轉移和替換

• 256 個虛擬狀態輸出

• 64 個虛擬非安全輸入

                                                    產 品 應 用

該設備為小型設備，需要采用以下安全防護元器件對設備人員進行安全防護，設置清單如下（原本需要采用3個以上的安全繼電器）：

• 1對光幕- UM 繼電器

• 1個RFID 門鎖- UM 繼電器 或者 磁性門鎖- GM 繼電器

• EDM-通過繼電器上端子接線

• 復位-通過繼電器上端子接線

• 診斷信息-只能獲取有限的

• 安全繼電器-只能靠硬接線的方式

而現在通過SC10：只需要SC10= 1個

• 具有10 路輸入：

– 1 對光幕- 2 輸入

– 1 個急停按鈕- 3 輸入

– 1 個RFID 門鎖- 2 輸入或磁性門鎖- 2~3 輸入

– EDM- 2輸入

– 復位- 1 輸出

• 工業以太網：

– 直接將診斷信息傳輸?shù)?PLC/HMI/指示燈

– On/Off

                                                           產 品 效 益

• 強大的軟件，直觀的操作

Banner的免費安全控制器軟件提供了基于圖標的拖放用戶界面，使您可以輕松地將設備添加到配置中。軟件自動生成梯形邏輯圖和接線圖，清晰地識別終端分配。用戶可以在使用模擬模式實現之前測試配置，從而降低出錯的風險。

• 多樣能IO功能

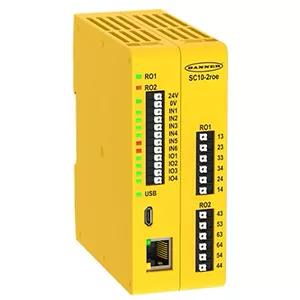

SC10有兩個6安培繼電器輸出，帶有三組常開觸點，能夠創建具有不同安全功能的獨立安全輸出。它有10個輸入，其中4個輸入可以轉換為輸出，以便更有效地使用終端。自動終端優化（ATO）可以將可用輸入的數量從10個增加到14個，以適應額外的設備的增加。

• 雙向通信

工業以太網通信協議提供SC10和其他設備之間的雙向通信，支持高級診斷功能。SC10最多可配置256個虛擬非安全狀態輸出和64個虛擬非安全輸入。這使得連接可編程邏輯控制器（PLC）或指示燈等輸出設備以及手動復位等輸入設備成為可能，而無需在安全控制器上使用IO終端。

• 安裝快捷方便

無需工具即可將SC10安裝到DIN導軌上，超薄的設計節省了控制面板的空間。端子有清晰的標簽，位于設備的前部。只要將電線插入端子，彈簧夾就可以確保連接牢固，即使在有嚴重沖擊和振動的應用中也是應用自如。

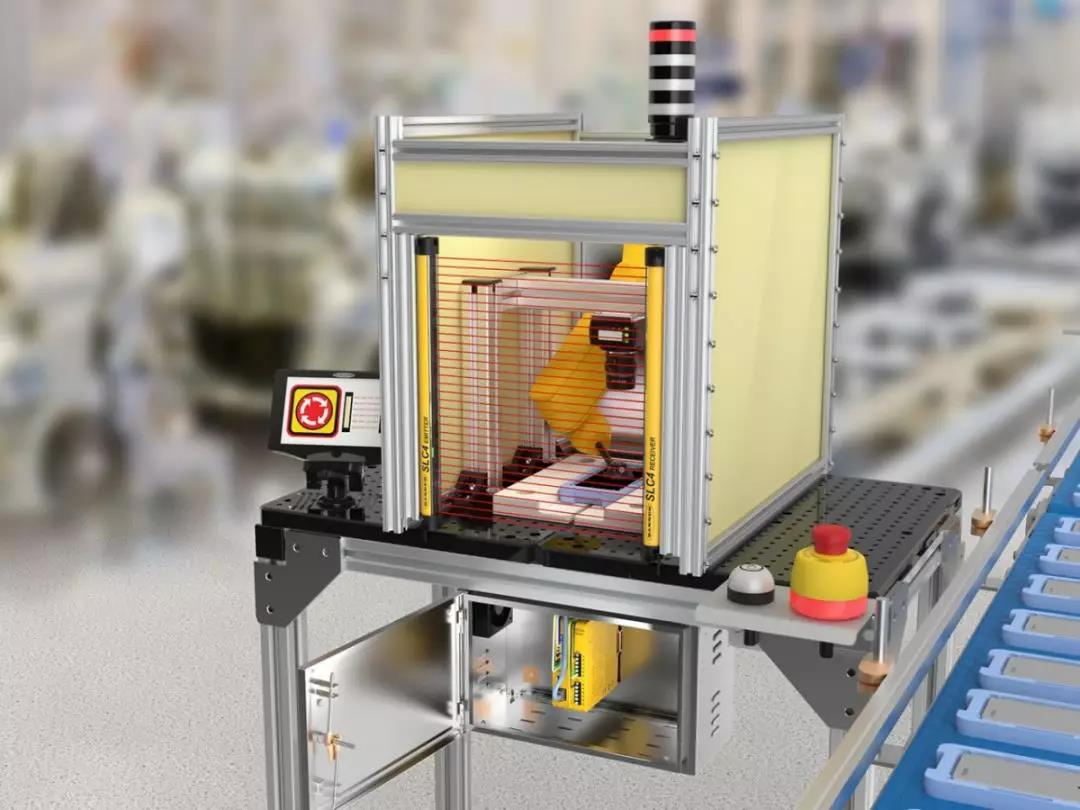

該圖例SC10系列安全控制器將三個安全繼電器的功能替換為一個緊湊、經濟高效的設備，并具有直觀的操作和先進的功能。

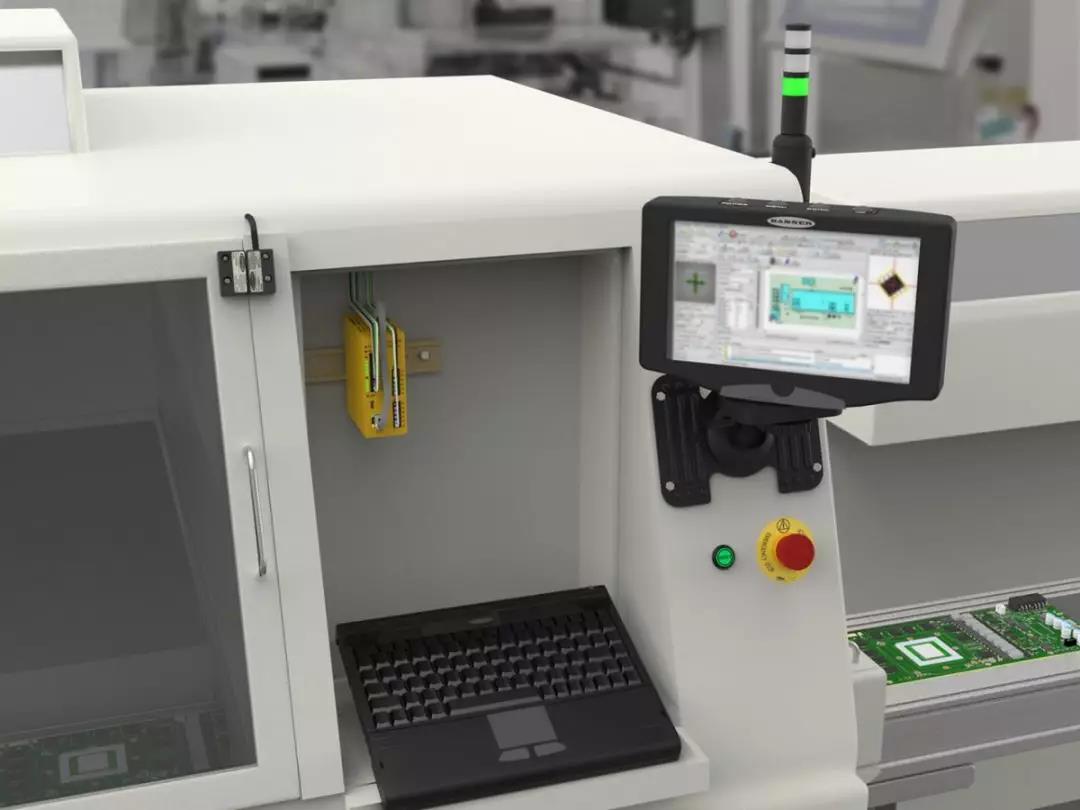

SC10系列安全控制器監控自動裝配站的多個安全設備，并向HMI和狀態燈提供診斷，以便快速識別和解決問題。

• 簡化庫存

SC10無需購買和儲存專用于特定安全裝置的單功能安全繼電器模塊。它完全可配置，可與各種安全裝置一起工作，完全取代了多個安全繼電器模塊的功能和邏輯。

• 快速配置一個或多個設備

使用SC-XM3外部驅動器在數秒內配置SC10安全控制器，無需PC。只需使用安全控制器軟件創建并確認配置，將配置寫入SC-XM3，然后將SC-XM3插入SC10的micro USB端口。配置、網絡設置和密碼自動下載到SC10。將該配置應用于多個SC10安全控制器，以使機器快速啟動和運行，或應用于單個SC10，以便在現場輕松切換。

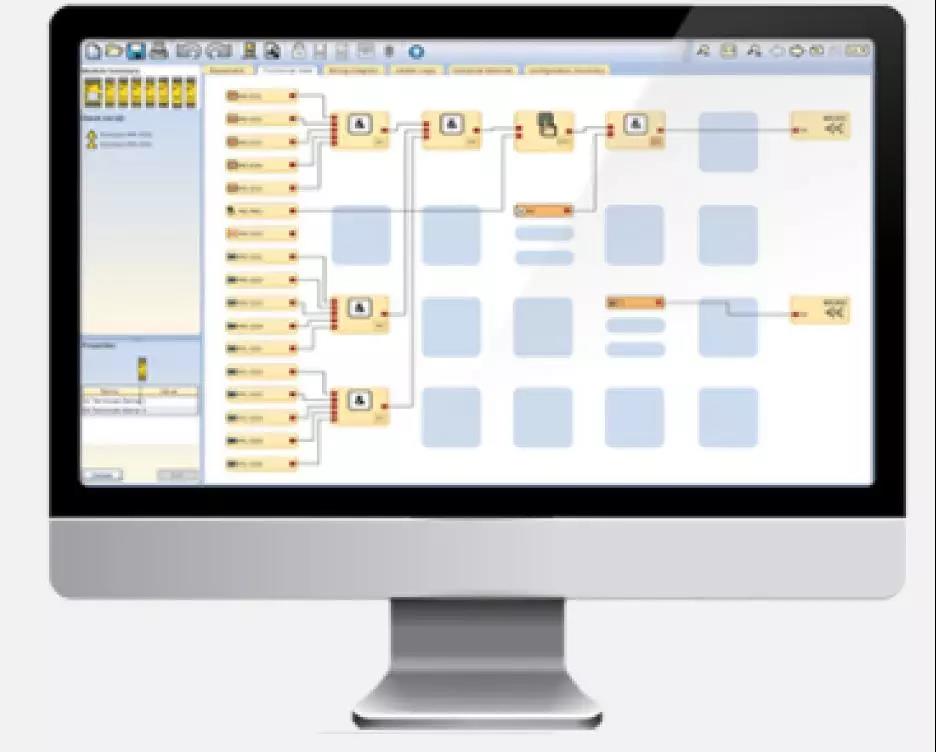

功能豐富的安全控制器軟件為設置和管理安全系統提供了無縫的用戶界面。該軟件具有直觀的圖標為基礎，拖放用戶界面，以減少學習曲線和加快調試。此免費軟件與Banner Engineering的XS26系列、SC26系列和SC10系列安全控制器兼容。
